Hur fungerar kondensatorer?

Olika kondensatorerbehövs i elektronisk produktion och de spelar olika roller i kretsen.

I likhet med ett motstånd kallas det vanligtvis en kondensator för kort, representerad av bokstaven C.

Som namnet antyder är en kondensator en "behållare för lagring av elektrisk laddning." Även om det finns många typer av kondensatorer, är deras grundstruktur och principer desamma.

Två metallstycken som är mycket nära varandra separeras av ett ämne (fast, gas eller vätska) för att bilda en kondensator.

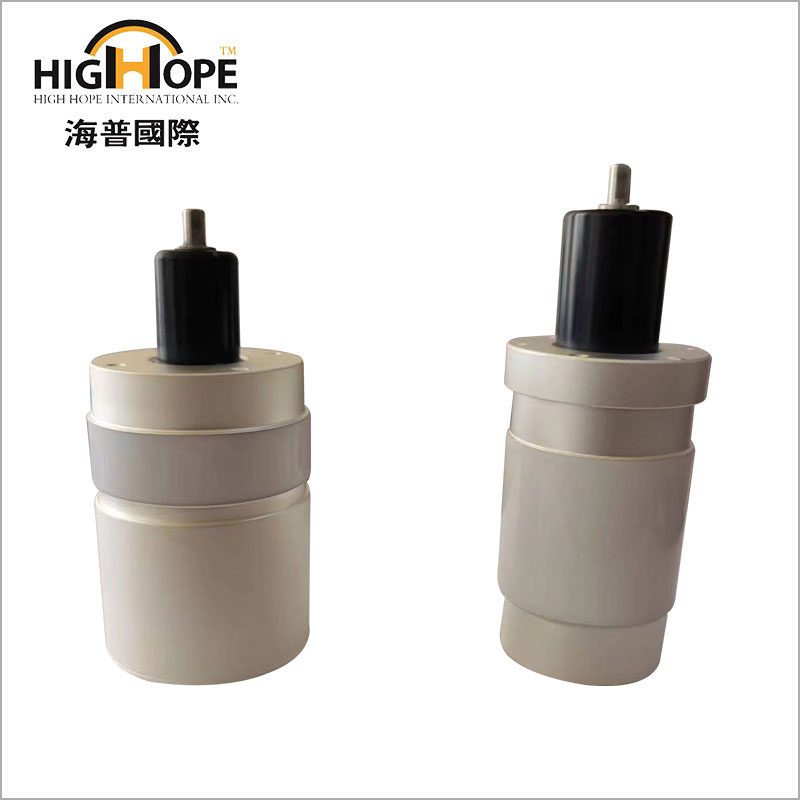

De två metallbitarna kallas plattor, och ämnet i mitten kallas mediet. Kondensatorer är också uppdelade i fast kapacitet och variabel kapacitet.

Men de vanliga är kondensatorer med fast kapacitet, och de vanligaste är elektrolytiska kondensatorer och keramiska kondensatorer.

Olikkondensatorerhar olika kapaciteter för lagring av laddning.

Det föreskrivs att mängden laddning som lagras när en kondensator appliceras med en likspänning på 1 volt kallas kondensatorns kapacitet. Den grundläggande kapacitansenheten är farad (F).

Men i själva verket är Farad en mycket ovanlig enhet, eftersom kapaciteten hos kondensatorer ofta är mycket mindre än 1 Farad, vanligt använt mikrofarad (μF), nanofarad (NF), picofarad (PF) (picofarad kallas också picofarad)) vänta.

Deras förhållande är: 1 farad (F) = 1000000 mikrofarads (μF) 1 mikrofarad (μF) = 1000 nanofarads (NF) = 1000000 picoFarads (PF)

I elektroniska kretsar används kondensatorer för att blockera likström genom växelström och används också för att lagra och frigöra laddning för att fungera som ett filter för att jämna ut utgångspulssignalen.

Kondensatorer för små kapaciteter används vanligtvis i högfrekventa kretsar, såsom radioapparater, sändare och oscillatorer.

Kondensatorer med stor kapacitet används ofta för att filtrera och lagra laddningar. Och det finns en annan funktion. I allmänhet är kondensatorer över 1μF elektrolytiska kondensatorer, medan kondensatorer under 1μF mestadels är keramiska kondensatorer.

Naturligtvis finns det också andra, såsom monolitiska kondensatorer, polyesterkondensatorer och småkapacitetsmica-kondensatorer.

Elektrolytiska kondensatorer har ett aluminiumskal fylt med elektrolyt och leder ut två elektroder som positiva (+) och negativa (-) stolpar. Till skillnad från andra kondensatorer kan de inte vara anslutna till fel polaritet i kretsen, medan andra kondensatorer är att det inte finns någon polaritet.

Anslut kondensatorns två elektroder till kraftförsörjningens positiva och negativa poler. Efter ett tag, även om strömförsörjningen är frånkopplad, kommer det fortfarande att finnas kvarvarande spänning mellan de två stiften (efter att ha lärt dig en senare handledning kan du använda en multimeter för att observera), säger vi att kondensatorer lagrade laddning.

En spänning byggs upp mellan kondensatorns plattor för att ackumulera elektrisk energi. Denna process kallas laddning av kondensatorn.

Det finns en viss spänning över den laddade kondensatorn. Processen att frigöra laddningen som lagras i kondensatorn till kretsen kallas utsläpp av kondensatorn.
